Detalhes do produto:
|
| Poder avaliado: | 1/4W-5W | resistência: | 10Ω - 500MΩ |
|---|---|---|---|
| Tolerância: | ±1%, ±2%, ±5%, ±10% | cor: | Amarelo preto |
| Coeficiente de temperatura: | 50PPM-1000PPM | Material da ligação: | de cobre, estanhado |
| Realçar: | resistor 2W de alta tensão,100M High Voltage Resistor,Resistor planar da estabilidade alta |
||
resistores de alta tensão de 2W 100M High Stability Planar para o divisor de tensão
Estrutura:
filme do resistor 1.The com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
processo 2.Technological: resistor da impressão do resistor da aglomeração do elétrodo da impressão do elétrodo que aglomera a aglomeração média imprimindo média, então o ajuste da resistência, a soldadura, a capsulagem e os outros processos.
3.Non-Inductive, tensão Resistência-alta, Anti-impulso, serido idealmente para a aplicação de circuito de alta tensão.
Submerso na resina dielétrica do óleo ou de cola Epoxy para os melhores resultados do uso.
Características:
1.Precision, coeficiente de temperatura Não-indutiva, baixa;
2.Non-Inductive, tensão Resistência-alta, tamanho pequeno, poder superior, longa vida, resistência de umidade, estabilidade alta.;
os terminais 3.Leading aparafusam tampões de extremidade de /screw;
Aplicações:
Amplamente utilizado no equipamento elétrico de alta tensão, CT médico e máquinas de raio X, equipamento de teste de alta tensão, fonte de alimentação de alta tensão, equipamento do vácuo, divisor de tensão, circuito de alta tensão, circuito da descarga do capacitor, circuito de alta tensão do amortecedor, equipamento da proteção ambiental, equipamento eletrostático da remoção de poeira, sistema de energia, equipamento da imagem latente, gerador da tensão de impulso, etc.
Especificações:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B--C--D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder por 5 segundos, mas não sobre 1,5 vezes Umax | △R≤± (0.2%+0.1Ω) |
| Resistência de isolação | C.C. 1000V | ≥10GΩ1Min |
| Vida da carga | na tensão avaliado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total | △R≤± (0.5%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.240hours | △R≤± (0.4%+0.1Ω) |
| Resistência alta da temperatura de /Low | loja - no ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 vezes | △R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamento | -55℃~125℃ | / |

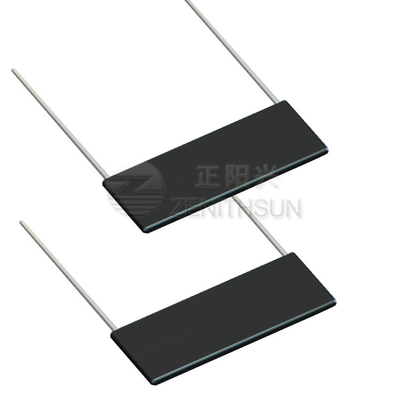

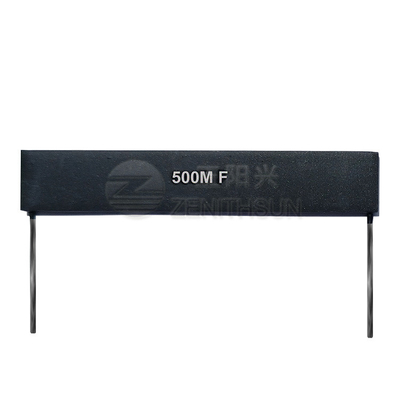

Imagem do produto:
