Detalhes do produto:
|
| Poder avaliado: | 10W | resistência: | 10KΩ - 500MΩ |
|---|---|---|---|
| Precisão absoluta: | ±0.5% - ±5% | cor: | Preto |
| Coeficiente de temperatura: | 10PPM-25PPM | Precisão relativa: | ±0.1%, 0,5% |
| Realçar: | Resistor de alta tensão não indutivo do divisor,Resistor de alta tensão do divisor da precisão,Baixo resistor não indutivo de TCR |
||
Resistores de alta tensão Não-indutivos do divisor da baixa precisão de TCR
Estrutura:
1.Screen a impressão, filme do resistor imprimiu a camada com espessura dos dez dos mícrons, aglomerados na temperatura.
A matriz é óxido de alumínio de 95% cerâmico, com boa condutibilidade térmica e força mecânica alta.
O filme do resistor com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
processo 2.Technological: resistor da impressão do resistor da aglomeração do elétrodo da impressão do elétrodo que aglomera a impressão média
aglomeração média, a seguir ajuste da resistência, soldadura, capsulagem e outros processos.
Características:
1.High precisão, coeficiente de baixa temperatura, divisor de alta tensão da precisão;
2.Submerged na resina dielétrica do óleo ou de cola Epoxy para os melhores resultados do uso;
2.Non-Inductive, tensão Resistência-alta, tamanho pequeno, poder superior, longa vida, resistência de umidade, estabilidade alta;
os terminais 3.Leading aparafusam tampões de extremidade de /screw;
Especificações:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B--C--D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder por 5 segundos, mas não sobre 1,5 vezes Umax | △R≤± (0.2%+0.1Ω) |
| Resistência de isolação | C.C. 1000V | ≥10GΩ1Min |
| Vida da carga | na tensão avaliado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total | △R≤± (0.5%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.240hours | △R≤± (0.4%+0.1Ω) |
| Resistência alta da temperatura de /Low | loja - no ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 vezes | △R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamento | -55℃~125℃ | / |
Aplicações:
Amplamente utilizado no equipamento elétrico de alta tensão, CT médico e máquinas de raio X, equipamento de teste de alta tensão, fonte de alimentação de alta tensão, equipamento do vácuo, divisor de tensão, circuito de alta tensão, circuito da descarga do capacitor, circuito de alta tensão do amortecedor, equipamento da proteção ambiental, equipamento eletrostático da remoção de poeira, sistema de energia, etc.

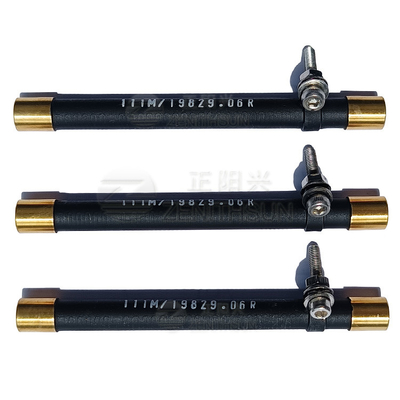

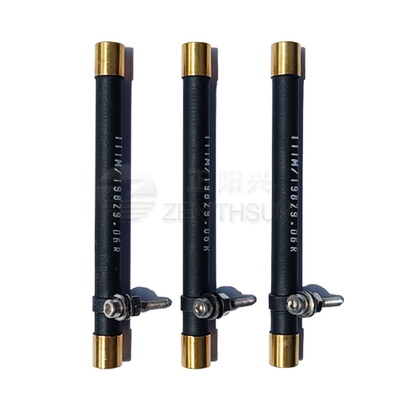

Imagem do produto:
