Detalhes do produto:
|
| Tecnologia: | Filme | Poder avaliado: | 600W |
|---|---|---|---|
| Valor da resistência de Nonimal: | 1Ω-500MΩ | Tolerância: | ±5%, ±10% |
| cor: | Preto | Conexão: | linha de parafuso M5/M4 |
| Realçar: | resistor do poder superior 600W,Ultra resistor do poder superior,O resistor de filme grosso esfriou |
||

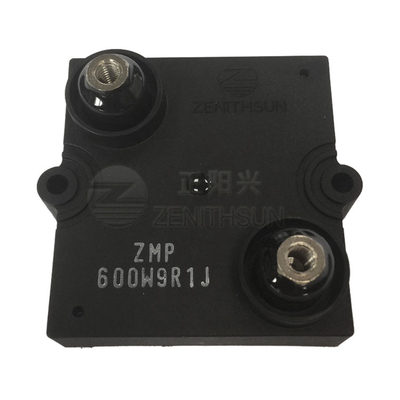

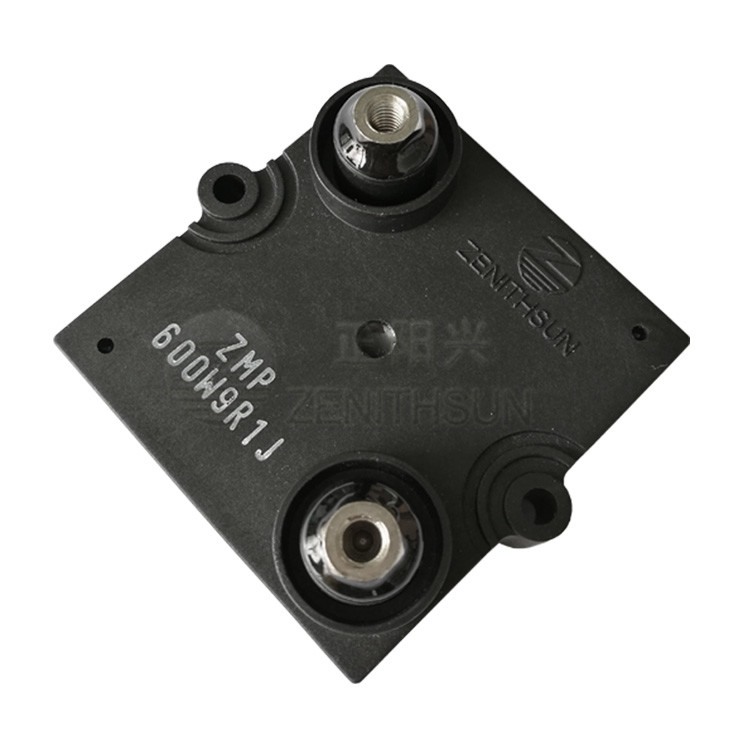

resistores do poder superior do filme 600W grosso ultra de refrigeração pelo dissipador de calor auxiliar
Estrutura
1.Screen a impressão, filme do resistor imprimiu a camada com espessura dos dez dos mícrons, aglomerados na temperatura. A matriz é óxido de alumínio de 96% cerâmico, com boa condutibilidade térmica e força mecânica alta. O filme do resistor com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
poder 2.600W de funcionamento;
projeto 3.Non-Inductive; Isolação alta & desempenho parcial da descarga;
Características
1.Recommendations para montar em um dissipador de calor para aumentar a dissipação de calor. A caixa inferior é unida ao dissipador de calor do sistema, e o resistor dissipa o calor com a inversão térmica entre o caso inferior e o dissipador de calor. A temperatura ambiental aqui refere a temperatura de caso inferior do resistor, que é referido geralmente como a temperatura no centro do caso inferior.
2.Non-Inductive, tensão Resistência-alta, tamanho pequeno, poder superior, longa vida, resistência de umidade, estabilidade alta.
linha de parafuso 3.Connection M5 (M5, M4 padrão a pedido).
Especificação
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B---D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±50~±500PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder, mas as não mais de 1,5 vezes a tensão de trabalho contínua máxima por 5 segundos | △R≤± (0.3%+0.1Ω) |
| Resistência de isolação | C.C. 500V | ≥10GΩ1Min |
| Durabilidade da temperatura ambiente | O votage avaliado, 90mins sobre, para 30mins, o ℃ central do ≤ 85 da temperatura de caso inferior (120W-800W), o ℃ central do ≤ 25 da temperatura de caso inferior (30W-100W), total 1000hours |
△R≤± (0.5%+0.1Ω) |
| Umidade de estado estacionário | Temp.: 40±2℃, umidade: 90%-95%.56days | △R≤± (0.25%+0.1Ω) |
| Alto - testes de resistência da baixa temperatura | loja em -55℃~125℃ para 2H, ciclo 5times | △R≤± (1%+0.1Ω) |
| Temperatura ambiental de trabalho | -55℃~150℃ | / |
Aplicações
Amplamente utilizado na movimentação de velocidade variável, fonte de alimentação, equipamento do controle, uma comunicação, controlo automático, controle de motor, eletrônica de poder, dispositivos médicos, transmissão de energia, igualação da tensão do capacitor, descarga do capacitor, carga do poder, eletrônica automotivo, para movimentações de velocidade variável, fontes de alimentação, dispositivos de controle, robótica, controlo do motor e outros projetos do poder. Geração das energias eólicas, produção de eletricidade fotovoltaico e outros campos novos da energia.
Como fazer uma ordem:
ZMP600_Ohmic Value_Tolerance
Por exemplo: ZMP600 9R1 5%
