Detalhes do produto:
|
| Elemento Resistive: | Filme grosso | Poder avaliado: | 800w |
|---|---|---|---|
| Valor da resistência de Nonimal: | 0.33Ω-500MΩ | Tolerância: | ±5%, ±10% |
| cor: | Preto | Conexões de extremidade: | M5/M4 |
| Realçar: | Chassi que monta o resistor do poder superior,Resistor não indutivo do poder superior,Resistor não indutivo 800W |
||

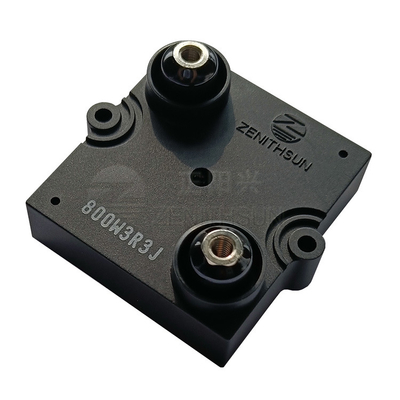

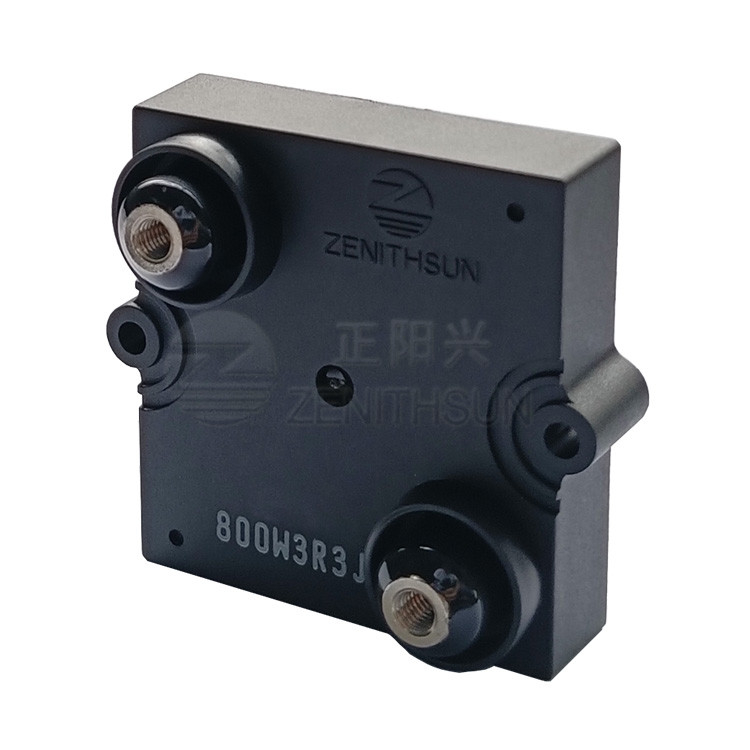

ultra resistores do poder superior 800W, para montar em um dissipador de calor
Estrutura
1.Screen a impressão, filme do resistor imprimiu a camada com espessura dos dez dos mícrons, aglomerados na temperatura. A matriz é óxido de alumínio de 96% cerâmico, com boa condutibilidade térmica e força mecânica alta. O filme do resistor com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
2. poder 800W de funcionamento, projeto não-indutivo, isolação alta & desempenho parcial da descarga;
linha de parafuso 3.Connection M5 (M5, M4 padrão a pedido);
4.Attachment a um dissipador de calor de refrigeração ou água de refrigeração do ar é necessário.
5.With o baixo indutance, a instalação do alto densidade, é prova da vibração e dissipação de calor perfeita da exibição.
a temperatura 6.The ambiental aqui refere a temperatura de caso inferior do resistor, que é referido geralmente como a temperatura no centro do caso inferior.
Vantagens:
projeto padrão dos &customs 1.Manufacturing;
a ordem 2.Sample está disponível;
a resposta 3.Immediately, responde-o para seu inquérito em 24 horas;
Especificação
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B---D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±50~±500PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder, mas as não mais de 1,5 vezes a tensão de trabalho contínua máxima por 5 segundos | △R≤± (0.3%+0.1Ω) |
| Resistência de isolação | C.C. 500V | 10GΩ1Min |
| Durabilidade da temperatura ambiente | O votage avaliado, 90mins sobre, para 30mins, o ℃ central do ≤ 85 da temperatura de caso inferior (120W-800W), o ℃ central do ≤ 25 da temperatura de caso inferior (30W-100W), total 1000hours |
△R≤± (0.5%+0.1Ω) |
| Umidade de estado estacionário | Temp.: 40±2℃, umidade: 90%-95%.56days | △R≤± (0.25%+0.1Ω) |
| Alto - testes de resistência da baixa temperatura | loja em -55℃~125℃ para 2H, ciclo 5times | △R≤± (1%+0.1Ω) |
| Temperatura ambiental de trabalho | -55℃~150℃ | / |
Aplicações
Amplamente utilizado na movimentação de velocidade variável, fonte de alimentação, equipamento do controle, uma comunicação, controlo automático, controle de motor, eletrônica de poder, dispositivos médicos, transmissão de energia, igualação da tensão do capacitor, descarga do capacitor, carga do poder, eletrônica automotivo, para movimentações de velocidade variável, fontes de alimentação, dispositivos de controle, robótica, controlo do motor e outros projetos do poder. Geração das energias eólicas, produção de eletricidade fotovoltaico e outros campos novos da energia.
Como fazer uma ordem:
ZMP800_Ohmic Value_Tolerance
Por exemplo: ZMP800 3R3 5%
