Detalhes do produto:
|
| Poder avaliado: | 5W-500W | resistência: | 1Ω - 100KΩ |
|---|---|---|---|
| Tolerância: | ±1%, ±5% | cor: | Dourado/branco |
| Extremidades: | Terminais de /Metal das ligações de voo | Indutância: | Indutivo ou Não-indutivo |
| Realçar: | resistor da carga do diodo emissor de luz 15W,Resistor da carga do diodo emissor de luz 100KΩ,Resistor da ferida do fio 100KΩ |
||
o alumínio do poder superior 15W abrigou os resistores Enrolado da carga do diodo emissor de luz, montagem de superfície
Estrutura:
os componentes do núcleo dos resistores 1.The são feitos do isolamento e os materiais resistentes de alta temperatura como a estrutura dos resistores, ferem-se uniformemente com fios de alta qualidade da liga. Escudo de alumínio do metal em pasta com pasta eletrônica não-combustível da isolação alta, de modo que o escudo de alumínio e os componentes do núcleo da resistência sejam combinados proximamente em uma entidade contínua, não afetada pelo ar externo, a vibração e a poeira, estabilidade alta e condutibilidade térmica.
o escudo 2.The de alumínio é feito de 6063 industriais de alta qualidade de alumínio, e a superfície é de alta temperatura anodizada para conseguir a aparência atrativa e a grande dissipação de calor.
Características
aparência 1.Attractive & a instalação fácil.
estabilidade 2.High, resistência de impacto, boa confiança & consistência alta.
3.Ends que parte: terminais do metal ou conexão aparafusada.
4.Inductive ou disponível Não-indutivo.
5. 25W ~ 50W se usou na indústria automotivo da lâmpada do diodo emissor de luz; 50W, 100W & 250W usados na indústria da fornalha da frequência média.
6.Used para a carga, travando, pulso, carregando, descarregando-se, começando, proteção, descarregando-se, ect.
Especificação
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B---D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±100~±250PPM/℃ |
| Carga avaliado | 40℃, tensão avaliado, 1hour | △R≤± (3%+0.1Ω) |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder para 10s; 10 vezes avaliaram o poder para 5s; 25 vezes avaliaram o poder para 1s | △R≤± (2%+0.1Ω) |
| O dielétrico suporta a tensão | 2 C.A. 60s da tensão +1kv do poder avaliado das épocas (com aterrar), escapamento 2.5mA atual; 2 C.A. 60s da tensão +2kv do poder avaliado das épocas (com aterrar), escapamento 2.5mA atual; |
△R≤± (0.1%+0.05Ω) |
| Resistência de isolação | C.C. 1000V | 50M-1000MΩ1Min |
| Resistência à tração terminal | diâmetro de fio ≤1.5 com 20N, diâmetro de fio ≥1.5 com 40N, tensão terminal 20N extremidade de aço de /stainless do fim de cobre, 40N |
Não fora |
| Resistência da vibração | 1.5mm, 10-55-10Hz, cada 2hours | Nenhum dano, nenhum fora |
| Vida da carga | na tensão avaliado, 90 "ON" mínimo, 30 "OFF" mínimo, 500hours total | △R≤± (3%+0.1Ω) |
| Choque térmico | Em 30℃, 30min, - 55℃, 15min | △R≤± (0.5%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.240hours | △R≤± (3%+0.1Ω) |
| Testes de resistência da baixa temperatura | loja em -65℃±3℃ para 2H | △R≤± (1%+0.1Ω) |
| Testes de resistência de alta temperatura | a loja 70 no ℃ do ℃± 2 para 16h, conecta o circuito avaliado da C.C. da tensão para 1s | △R≤± (1%+0.1Ω) |
| Não-inflamabilidade | 10 vezes avaliaram o poder, poder sobre para 5s | sem combustão |
Aplicações
Extensamente a solda, a fonte de alimentação, a indústria militar, a aviação, a geração das energias eólicas, a geração das energias solares, o equipamento da automatização, o sistema de estrada de ferro e outras indústrias, e podem ser feitos em bancos de carga de acordo com os pedidos dos clientes.

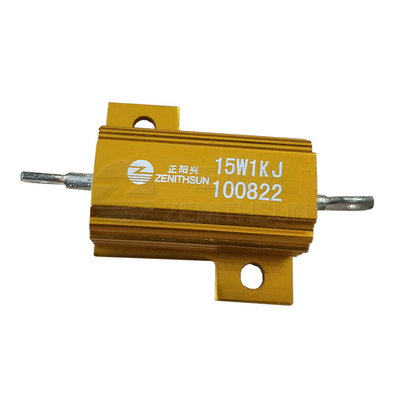

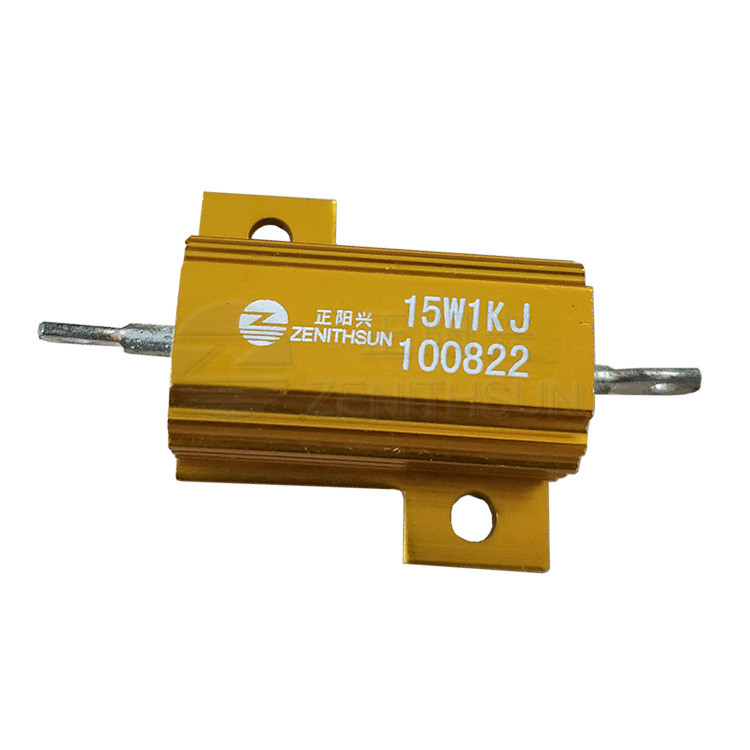

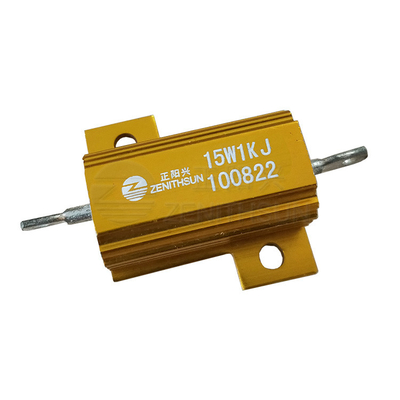

Imagem do produto
