Detalhes do produto:
|
| Poder avaliado: | 300W-3000W | resistência: | 0.1Ω - 500Ω |
|---|---|---|---|
| Tolerância: | ±5%, ±10% | cor: | Verde ou preto |
| suporte: | Estilos diferentes | T.C.R: | 250PPM |
| Realçar: | Resistor de alta potência de placa,resistor de alta potência de regulação de tensão,resistor de potência de regulação de corrente 1000 w |
||
Resistores de fio enrolado de alta potência em forma de placa de 1000W, regulação de tensão e corrente
Estrutura:
1.O resistor de fio enrolado em forma de placa da série ZB é feito de níquel cromo, fio de liga constante ou novo constantan e outros fios de liga de alta qualidade enrolados na placa de ferro com tratamento de galvanoplastia de superfície, placa de alumínio com tratamento de anodização de superfície ou placa de mica.Dispositivos cerâmicos são usados para separar o fio de enrolamento da placa de base, para que o fio de enrolamento possa passar sobre a placa de base de maneira uniforme e regular, desempenhando um bom papel na fixação, isolamento e dissipação de calor.
2. Placa de alumínio ou matriz de placa de ferro não tem forma fixa e pode ser feita de acordo com as necessidades do cliente, quebrando as limitações da indústria.
3.Unidade única com multi-resistência/multiterminais também disponíveis;
4. Tipo não indutivo e variável em solicitações;
5.A tensão de trabalho e o valor da resistência nominal estão relacionados com a lei de Ohm.
Características:
1.Resistor de fio enrolado em forma de placa com resistência estável, pequena taxa de mudança, alta potência, forte capacidade de sobrecarga. indutância parasita do resistor, mas também melhorar a dissipação de calor.
2.Também pode ser alterado de forma flexível de acordo com os requisitos do cliente para fazer um único resistor com mais de 2 valores de resistência ou vários resistores em série e paralelo.
3.Requisito de tolerância de resistência de precisão de suporte.
Especificação
| Características de desempenho | ||
| Teste | Condições de Teste | Resultados do teste |
| Tolerância de Resistência | Tensão de teste ≤3V, temperatura ambiente 25℃ | B---D---F---G---J--K |
| Coeficientes de Temperatura | R0: Temperatura ambiente (T0) Valor de resistência R1: Temperatura ambiente T0+100℃(T1) Valor de Resistência |
± 100～±250PPM/℃ |
| Carga nominal | 40℃, tensão nominal, 1 hora | △R≤±(3％+0,1Ω) |
| Sobrecarga de curta duração | 5 vezes a potência nominal por 10s | △R≤±(0,2％+0,1Ω) |
| Tensão Dielétrica Suportada | 2 vezes Tensão de Potência Nominal +1kv AC 60s (com aterramento), corrente de fuga 2,5mA; 2 vezes Tensão de Potência Nominal +2kv AC 60s (com aterramento), corrente de fuga 2,5mA; |
△R≤±(0,1％+0,05Ω) |
| Resistência de isolamento | 500 V CC | ≥10GΩ1Min |
| Resistência à tração terminal | 40N | Sem desligar |
| Resistência à vibração | 1,5 mm, 10-55-10 Hz, cada 2 horas | Sem danos, sem desligar |
| Vida útil da carga | na tensão nominal, 90 min "On", 30 min "Off", total de 500 horas | △R≤±(3％+0,1Ω) |
| Teste de resistência a baixa temperatura | armazenar em -65℃±3℃por 2H | △R≤±(1%+0,1Ω) |
| Teste de resistência a alta temperatura | armazenar em 70℃± 2℃por 16h, conecte o circuito DC de tensão nominal por 1s | △R≤±(1%+0,1Ω) |
| Não inflamabilidade | 10 vezes a potência nominal, ligue por 5s | sem combustão |
Formulários:
Amplamente utilizado para regular a tensão e a corrente em circuitos CA de baixa frequência. Elementos de resistência em série são usados em motores, partida, frenagem e controle de velocidade.

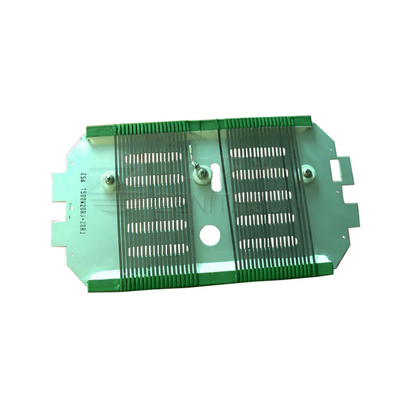

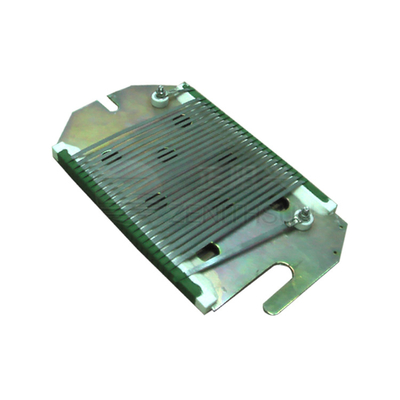

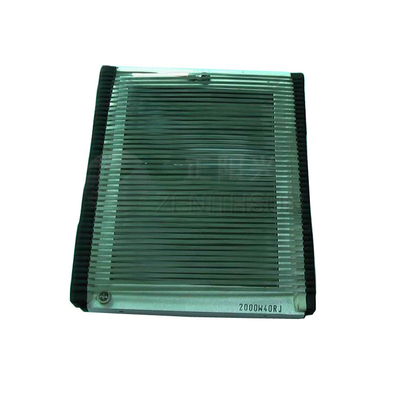

Imagem dos produtos
