Detalhes do produto:
|
| Tensão avaliado: | 75mV | Condição do ambiente: | -40~+80℃ |
|---|---|---|---|
| Umidade de Eelative: | ≤80% (35℃) | Capacidade atual: | 100A |
| Realçar: | Resistor de derivação de corrente de 75mV,resistor de derivação de corrente 100A,resistor de derivação de 100A |
||
Resistor de derivação de corrente de 75mV 100A, resistor de detecção de corrente
Principais Indicadores Técnicos:
1. Escopo de queda de tensão nominal: 75mV, outro valor a pedido;
2.Condição do ambiente:-40～+80℃, Umidade Elative≤80%(35℃);
3. Aumento de temperatura: as mudanças de aumento de temperatura tornam-se estáveis após 2 horas sob a corrente nominal, o aumento de temperatura não deve exceder 80K sob a corrente nominal de 100A; o aumento de temperatura não deve exceder 100k quando a corrente nominal estiver acima de 100A.
4. Desempenho de sobrecarga: corrente nominal de 120%, 2 horas.
5.Efeito termoelétrico: não mais de 50% do índice de grau.
Características:
1. Materiais (fio de cobre de manganês, haste, placa), cabeça de cobre de duas extremidades e acessórios relacionados. mas o tratamento anti-oxidação da superfície é adotado para melhorar a qualidade do produto e a aparência mais clara.
2. Resistores de derivação com várias especificações de acordo com os desenhos e amostras estão disponíveis.
Formulários:
O resistor de derivação de valor constante que fornece o valor MV, que é usado em equipamentos de telecomunicações e comunicação, veículos elétricos, aeroespaciais, estações de carregamento, fonte de alimentação de galvanoplastia, instrumentos e medidores, transmissão e transformação de energia DC e outros sistemas, a proporção de corrente e MV é linear.
Especificações características:
| Itens de teste | Especificação |
| Queda de tensão nominal | 50mV, 60mV, 75mV, 100mV. |
| Classe de precisão | 0,5% para 5~4000 A;1% para 5000~6000 A |
| Sobrecapacidade de classificação | 120% da corrente nominal por 2 horas. |
| Condições ambientais | Temperatura: -40~+60℃;umidade relativa:≤95% 35℃ |
| Liberando calor quando carregado | Não deve ser superior a 80℃ na corrente nominal abaixo de 50A.;não deve ser superior a 120 ℃ na corrente nominal de 50A e mais de 50A. |
| Capacidade de suportar a força mecânica | É capaz de suportar os choques de transporte com aceleração de 70m/S2 e frequência de choque de 80-120 vezes/min por 5 horas. |

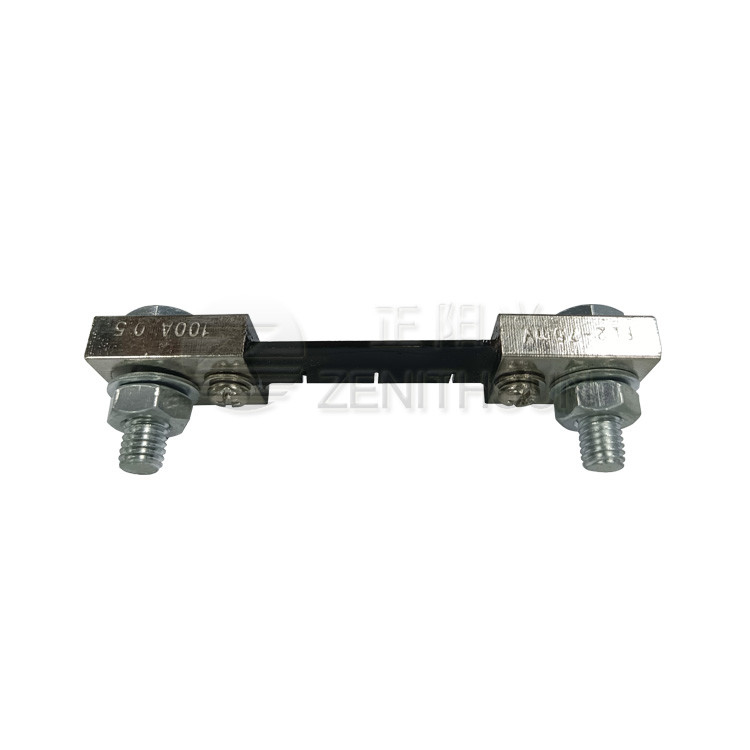

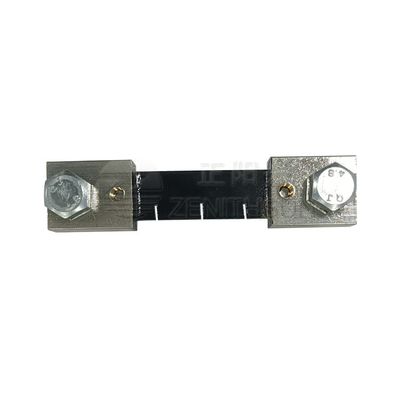

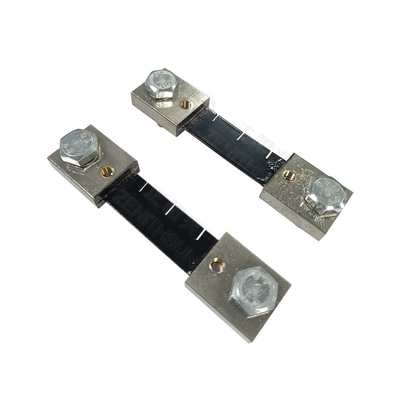

Imagem:
