Detalhes do produto:
|
| Poder avaliado: | 80W | Valor da resistência: | 0-200kohm |
|---|---|---|---|
| Tolerância: | 2% ou 5% | cor: | Branco |
| TCR: | ± ~ 260PPM | Resistência de isolação: | 500VDC |
| Realçar: | Resistor de cimento cerâmico de 80W,resistor de cimento cerâmico de 20 Ohm,resistor de alimentação de cimento de 500VDC |
||
Resistores de alimentação de cimento cerâmico de 80 W 20 Ohm, para pré-carregamento no conversor
Estrutura:
1. Os resistores de cimento ZENITHSUN são feitos enrolando fios de resistência em torno do núcleo cerâmico não alcalino, que é adicionado com uma camada de material protetor resistente ao calor e à umidade e não corrosivo.
2. O resistor de fio enrolado é então colocado em uma embalagem quadrada de cerâmica selada com cimento especial resistente ao calor não inflamável.
3. Para alto valor de resistência, os fios são substituídos por filmes de óxido metálico.
4. O resistor de carregamento é projetado para carregar o capacitor de armazenamento de energia lentamente quando o conversor de frequência é ligado, o que também é chamado de resistor de buffer.
5. A principal função do resistor de equalização de tensão é usar o princípio de divisão de tensão para garantir que a tensão em cada capacitor seja igual.
6. Faixa de potência: 5W-25W para resistores de equalização de tensão, 20W-80W para resistores de carregamento;
7.Forte resistência ao impacto, alto isolamento, especial para servidor conversor de frequência.
Características:
1.Tamanho pequeno, resistente à vibração, umidade e calor, boa dissipação, baixo ruído e nenhuma mudança anual no valor da resistência, preço baixo
2.ZENITHSUN está equipado para projetar e produzir componentes personalizados para atender a muitas demandas de design e confiabilidade.
3. Entre em contato conosco com suas necessidades específicas.
4. Em conformidade com o padrão ROHS e o padrão sem chumbo LEAD-FREE.
Especificação:
| Características de desempenho | ||
| Teste | Condições de Teste | Resultados do teste |
| Tolerância de Resistência | Tensão de teste ≤3V, temperatura ambiente 25℃ | ±1％,±5％,±10％ |
| Coeficientes de Temperatura | R0: Temperatura ambiente (T0) Valor de resistência R1: Temperatura ambiente T0+100℃(T1)Valor de resistência |
±300PPM/℃ Máx. |
| Tensão de Isolamento | 1KV DC 60s | Sem flashover, sem danos |
| Resistência de isolamento | 500 V CC | 1000MΩ1Min |
| Sobrecarga de curta duração | 10 vezes a potência nominal para 5s (KN); 2,5 potência nominal para 5s (MO) |
△R≤±(2％+0,1Ω) |
| Resistência à Umidade | Temp.: 40±2℃, Umidade: 90％-95％.1000hours | △R≤±(2％+0,1Ω) |
| Vida útil da carga | Temp.: 40±2℃, Umidade: 90％-95％, tensão nominal 1,5 horas 30 min "Desligado", contínuo 1000 horas |
△R≤±(5％+0,1Ω) |
| Resistência ao calor | Tin Temp.: 350 ± 10 ℃, tempo:: 3 ± 0,5 s, profundidade de imersão: distância do corpo do componente 2 ± 0,5 mm | △R≤±(1％+0,05Ω) |
| Soldagem | Temperatura da lata: 235 ± 5 ℃, tempo:: 3 ± 0,5 s | Área de solda ≥ 95% |
| Não inflamabilidade | 5 vezes/10 vezes/16 vezes a potência nominal, tensão AC por 5 minutos | sem combustão, circuito aberto permitido |
Formulários:
Isolamento completo adequado para placas de circuito impresso, fontes de alimentação, divisores de tensão, controladores de motor, aplicações automotivas, circuitos de eletrônica de potência.

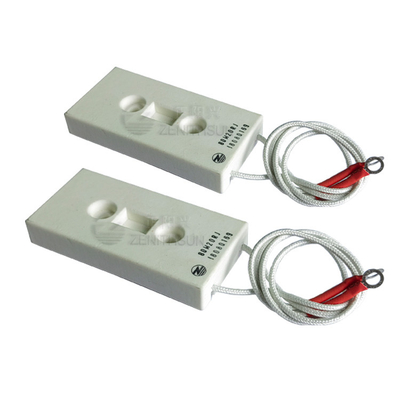

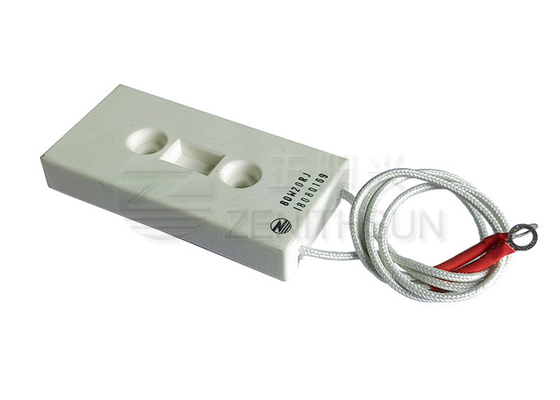

Imagem do Produto :
