Detalhes do produto:
|
| Poder avaliado: | 5W-100W | Valor da resistência: | 0.5-220kohm |
|---|---|---|---|
| Tolerância: | 5% ou 10% | cor: | Branco |
| TCR: | ± ~ 260PPM | Resistência de isolação: | 500VDC |
| Realçar: | resistor cerâmico do cimento 25W,Resistor cerâmico encerrado do cimento do poder,Resistor Não-inflamável encerrado do poder |
||
o cimento 10W cerâmico Não-inflamável encerrou os resistores do poder com impulso alto
Estrutura:
O resistor 1.ZENITHSUN de carregamento é haste cerâmica com o fio de enrolamento da resistência (o resistor deigualação é feito do núcleo do resistor de filme do óxido do metal, em vez do núcleo do resistor da ferida do fio), pôs o núcleo da resistência da ferida do fio nos escudos cerâmicos diferentes dos tamanhos e das formas, selados com enchimento eletrônico do cimento resistente ao calor incombustível especial, pela secagem natural na máscara e pelo cozimento na alta temperatura.
o valor alto da resistência 2.For, fios é substituído por filmes de óxido do metal.
o resistor 3.Charging está projetado carregar lentamente o capacitor do armazenamento de energia quando o conversor de frequência é posto apenas sobre, que está chamado igualmente resistor do amortecedor.
resistor 4.Voltage-equalizing com condução para fora sob a forma da extremidade circular ou de uma extremidade quadrada.
a função 5.The principal do resistor deigualação é usar a tensão que divide o princípio para assegurar-se de que a tensão em cada capacitor seja igual.
escala 6.Power: 5W-25W para os resistores deigualação, 20W-80W para os resistores de carregamento;
resistência de impacto 7.Strong, isolação alta, especial para o servidor do conversor de frequência.
Características:
estabilidade 1.Excellent na alta temperatura, resistente à umidade e ao choque com preço econômico. O melhor apropriado para a dissipação de calor e o coeficiente de temperatura linear pequeno, pode ser PWB montou.
tipo inflamável da indutância do &Low da construção 2.Non disponível.
3.ZENITHSUN é equipado para projetar e produzir componentes feitos sob encomenda encontrar muito procuras do projeto e da confiança.
4.Contact nós com suas necessidades específicas.
5.Conforms ao padrão de ROHS e ao padrão SEM CHUMBO da não-ligação.
Especificação:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | ±1%, ±5%, ±10% |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±300PPM/℃ máximo |
| Tensão da isolação | 1KV C.C. 60s | Nenhum flashover, nenhum dano |
| Resistência de isolação | C.C. 500V | 1000MΩ1Min |
| Sobrecarga do curto período de tempo | 10 vezes avaliaram o poder para 5s (KN); poder 2,5 avaliado para 5s (MO) |
△R≤± (2%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.1000hours | △R≤± (2%+0.1Ω) |
| Vida da carga | Temp.: 40±2℃, umidade: 90%-95%, tensão avaliado 1.5hours 30 "OFF" mínimo, 1000hours contínuo |
△R≤± (5%+0.1Ω) |
| Resistência térmica | Tin Temp.: 350±10℃, tempo:: 3±0.5s, profundidade de imersão: distância do corpo componente 2±0.5mm | △R≤± (1%+0.05Ω) |
| Solderability | Tin Temp.: 235±5℃, tempo:: 3±0.5s | Solda area≥95% |
| Não-inflamabilidade | os tempos de 5times/10 times/16 avaliaram o poder, tensão AC para 5mins | sem combustão, o circuito aberto reservou |
Aplicações:
Isolação completa apropriada para placas de circuito impresso, fontes de alimentação, divisores de tensão, controladores do motor, aplicações automotivos, circuitos da eletrônica de poder.

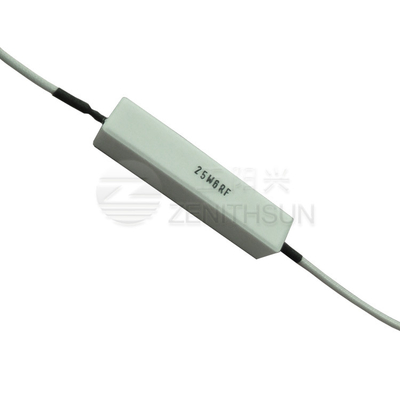

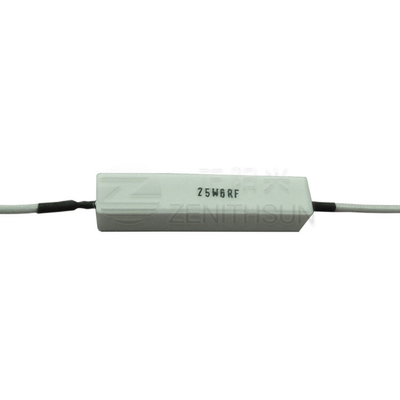

Imagem do produto:
