Detalhes do produto:
|
| Poder avaliado: | 300W | resistência: | 1Ω - 1GΩ |
|---|---|---|---|
| Tolerância: | ±5% | cor: | Preto |
| Coeficiente de temperatura: | 50PPM-200PPM | ligação para fora: | Tampões de ponta do parafuso |
| Realçar: | resistor 50W de alta tensão,resistor 100k de alta tensão,resistor de alta tensão do poder 100k |
||
resistores de alta tensão Não-indutivos do poder de 50W 100k com montagem
Estrutura:
1.Screen a impressão, filme do resistor imprimiu a camada com espessura dos dez dos mícrons, aglomerados na temperatura.
a matriz 2.The é óxido de alumínio de 95% cerâmico, com boa condutibilidade térmica e força mecânica alta.
filme do resistor 3.The com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
processo 4.Technological: resistor da impressão do resistor da aglomeração do elétrodo da impressão do elétrodo que aglomera a aglomeração média imprimindo média, então o ajuste da resistência, a soldadura, a capsulagem e os outros processos.
Características:
1.Work sob o ambiente de alta tensão contínuo.
2.Non-Inductive, tensão resistência-alta, tamanho pequeno, poder superior, resistência de umidade, estabilidade alta.
material 3.Lead: tampões de extremidade de /screw do parafuso;
Especificações:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B--C--D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder por 5 segundos, mas não sobre 1,5 vezes Umax | △R≤± (0.2%+0.1Ω) |
| Resistência de isolação | C.C. 1000V | ≥10GΩ1Min |
| Vida da carga | na tensão avaliado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total | △R≤± (0.5%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.240hours | △R≤± (0.4%+0.1Ω) |
| Resistência alta da temperatura de /Low | loja - no ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 vezes | △R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamento | -55℃~125℃ | / |
Aplicações:
Amplamente utilizado no equipamento elétrico de alta tensão, máquinas médicas do CT e de raio X, equipamento de teste de alta tensão, fonte de alimentação de alta tensão, equipamento do vácuo, conversor de frequência de alta tensão, divisor de tensão, circuito de alta tensão, circuito da descarga do capacitor, circuito de alta tensão do amortecedor, equipamento da proteção ambiental, equipamento eletrostático da remoção de poeira, sistema de energia, instrumentos e medidores de alta tensão, modulador do pulso, equipamento da imagem latente, etc.

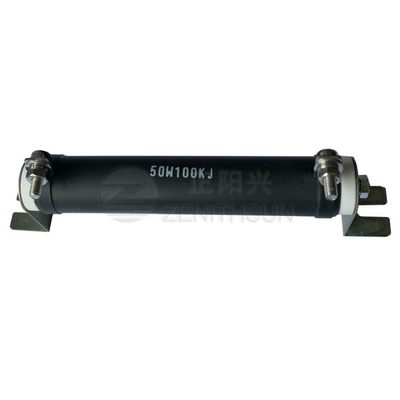

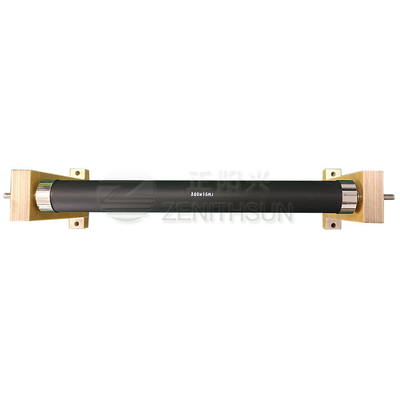

Imagem do produto:
