Detalhes do produto:
|
| Tecnologia: | Filme | Poder avaliado: | 35W |
|---|---|---|---|
| Valor da resistência de Nonimal: | 2.2Ω-500MΩ | Tolerância: | ±1%, ±5%, ±10% |
| cor: | Preto | Ligação: | de cobre, estanhado |
| Realçar: | Resistores não indutivos do poder superior 35W10R,Resistores não indutivos do poder superior do filme,Resistor não indutivo do poder 35W10R |
||
resistores de filme Não-indutivos do poder superior do estilo para Voltage Regulation,
para montar em um dissipador de calor, tecnologia do filme grosso
Estrutura
filme do resistor 1.The com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
2.The completamente encapsulou e isolou o pacote para o baixo valor ôhmico e o projeto Não-indutivo para aplicações de alta frequência e da pulso-carga.
resistor de filme 3.Thick para aplicações de alta frequência e da pulso-carga;
4.Non-Inductive, tensão Resistência-alta, tamanho pequeno, poder superior, longa vida, resistência de umidade, estabilidade alta.
Características
1.Recommendations para montar em um dissipador de calor para aumentar a dissipação de calor. Resistor de filme grosso para aplicações de alta frequência e da pulso-carga;
a caixa 2.The inferior é unida ao dissipador de calor do sistema, e o resistor dissipa o calor com a inversão térmica entre o caso inferior e o dissipador de calor. A temperatura ambiental aqui refere a temperatura de caso inferior do resistor, que é referido geralmente como a temperatura no centro do caso inferior.
o uso 3.Ideal para fontes de alimentação, montou a um dissipador de calor.
Especificações:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B---D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±50~±500PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder, mas as não mais de 1,5 vezes a tensão de trabalho contínua máxima por 5 segundos | △R≤± (0.3%+0.1Ω) |
| Resistência de isolação | C.C. 500V | ≥10GΩ1Min |
| Durabilidade da temperatura ambiente |
O votage avaliado, 90mins sobre, para 30mins, o ℃ central do ≤ 85 da temperatura de caso inferior (120W-800W), total 1000hours |
△R≤± (0.5%+0.1Ω) |
| Umidade de estado estacionário | Temp.: 40±2℃, umidade: 90%-95%.56days | △R≤± (0.25%+0.1Ω) |
| Alto - testes de resistência da baixa temperatura | loja em -55℃~125℃ para 2H, ciclo 5times | △R≤± (1%+0.1Ω) |
| Temperatura ambiental de trabalho | -55℃~150℃ | / |
Aplicações
Amplamente utilizado na movimentação de velocidade variável, a fonte de alimentação, o equipamento do controle, a comunicação, fontes de alimentação do controlo automático, da comutação, retentores e controlo do motor, carga alta do frequrncy e do pulso, produção do regulamento de tensão, a automotivo e medidas, a fotovoltaico de eletricidade e outros campos novos da energia.

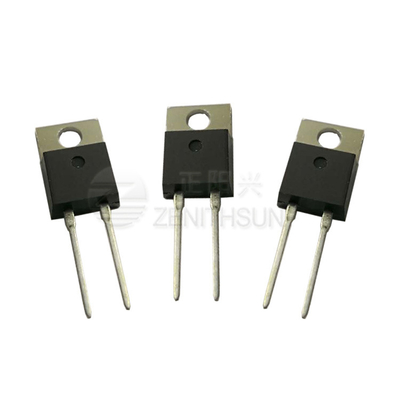

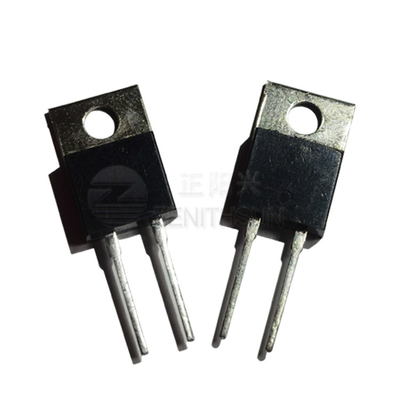

Imagem do produto:
Como fazer uma ordem:
ZMP30_Ohmic Value_Tolerance
Por exemplo: ZMP30 40R 10%
