Detalhes do produto:
|
| Poder avaliado: | 20W | resistência: | 1Ω - 1GΩ |
|---|---|---|---|
| Tolerância: | ±5%, ±10% | cor: | Preto |
| Coeficiente de temperatura: | 100ppm | ligação para fora: | Tampões de ponta do parafuso |
| Realçar: | Resistor de alta tensão da precisão,Resistor de alta tensão de TCR,Resistor de alta tensão do poder de TCR |
||
Resistores de alta tensão TCR do poder e da precisão de ±100 ppm/°C
200W 100M J Power e resistores de alta tensão da precisão, TCR de ±100 ppm/°C
Estrutura:
1.Screen a impressão, filme do resistor imprimiu a camada com espessura dos dez dos mícrons, aglomerados na temperatura.
A matriz é óxido de alumínio de 95% cerâmico, com boa condutibilidade térmica e força mecânica alta.
O filme do resistor com pasta do rutênio do metal precioso, com propriedades elétricas estáveis.
processo 2.Technological: resistor da impressão do resistor da aglomeração do elétrodo da impressão do elétrodo que aglomera a impressão média
aglomeração média, a seguir ajuste da resistência, soldadura, capsulagem e outros processos.
capsulagem 3.Full sobre o comprimento inteiro do resistor.
Características:
1.Work sob o ambiente de alta tensão contínuo.
2.Non-Inductive, tensão Resistência-alta, tamanho pequeno, poder superior, resistência de umidade, estabilidade alta.
material 3.Lead: tampões de extremidade de /screw do parafuso;
os resistores 4.Our são projetados para a operação no ar e na atmosfera nonaggressive, aplicações especiais como o óleo, carcaça, molde, etc.,
Especificações:
| Desempenho Charactertics | ||
| Teste | Condições do teste | Resultados de testes |
| Tolerância da resistência | Tensão de teste ≤3V, temperatura ambiental 25℃ | B--C--D---F---G---J--K |
| Coeficientes de temperatura | R0: Valor da resistência da temperatura ambiente (T0) R1: Valor da resistência da temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sobrecarga do curto período de tempo | 5 vezes avaliaram o poder por 5 segundos, mas não sobre 1,5 vezes Umax | △R≤± (0.2%+0.1Ω) |
| Resistência de isolação | C.C. 1000V | ≥10GΩ1Min |
| Vida da carga | na tensão avaliado, 90 "ON" mínimo, 30 "OFF" mínimo, 1000hours total | △R≤± (0.5%+0.1Ω) |
| Resistência da umidade | Temp.: 40±2℃, umidade: 90%-95%.240hours | △R≤± (0.4%+0.1Ω) |
| Resistência alta da temperatura de /Low | loja - no ℃ 65 ~ 155 ℃ para 2H, ciclo por 5 vezes | △R≤± (0.2%+0.1Ω) |
| Temperatura de funcionamento | -55℃~125℃ | / |
Aplicações:
Amplamente utilizado no equipamento elétrico de alta tensão, máquinas médicas do CT e de raio X, equipamento de teste de alta tensão, fonte de alimentação de alta tensão, equipamento do vácuo, conversor de frequência de alta tensão, divisor de tensão, circuito de alta tensão, circuito da descarga do capacitor, circuito de alta tensão do amortecedor, equipamento da proteção ambiental, equipamento eletrostático da remoção de poeira, sistema de energia, instrumentos e medidores de alta tensão, modulador do pulso, equipamento da imagem latente, etc.

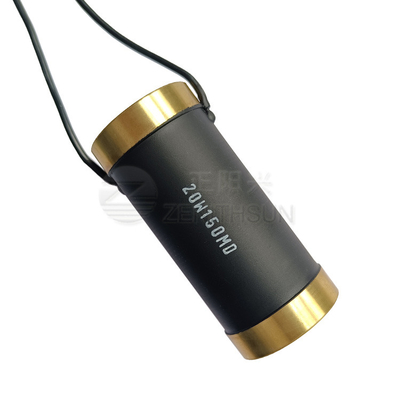

Imagem do produto:
