Detalhes do produto:
|
| Tecnologia: | Filme fino | Escala da avaliação de poder: | 1/8W a 5W |
|---|---|---|---|
| Escala do valor da resistência: | 0Ω a 22MΩ | Tolerância: | ±2%, ±5% |
| Marcas: | Código de cor | ||
| Realçar: | 1/8W fixou o resistor de filme,resistor de filme fixo sem chumbo,Resistor de filme axial do carbono |
||
Resistor de filme axial do carbono dos CF, avaliação de poder de 1/8W a 5W, resistor de filme grosso Não-indutivo sem chumbo
Estrutura:
O resistor de filme do carbono 1.ZENITHSUN é uma camada fina que seja engasgada (depósito de vácuo) em uma pureza cilíndrica, alta, núcleo cerâmico do carbono. O filme depositado do carbono é envelhecido artificialmente mantendo o durante um longo período em uma baixa temperatura. Isto conduz a uma precisão melhor para o resistor.
2.On ambas as extremidades do filme do carbono uma tampa do metal é pressionado com as ligações da conexão.
3.The desejou a resistência é conseguido cortando um entalhe dado forma espiral na camada fina do metal.
O resistor dos CF 4.ZENITHSUN é coberto com diversas camadas de revestimento que são cozidas individualmente. O revestimento protege contra a umidade e esforços mecânicos.
o valor do resistor 5.The é marcado por faixas do código de cor.
Característica:
1. Confiança.
2. baixa capacidade
3. baixa indutância, bom desempenho de alta frequência.
4. de baixo nível de ruído.
Aplicação:
Os usos típicos para os resistores de filme do carbono de ZENITHSUN estão na alta tensão e em aplicações de alta temperatura. As tensões de funcionamento até 15 quilovolts com uma temperatura nominal do °C 350 são praticáveis para os resistores de filme do carbono. Os usos do exemplo incluem fontes de alimentação de alta tensão, radares, raios X, e lasers.
Especificações:
| Artigo do teste | Condição de teste | Desempenho |
| Coeficiente de temperatura | Teste o valor da resistência na temperatura normal e a temperatura normal adicionou 100℃, calculado pela taxa da mudança do valor da resistência do ℃. | -1000ppm/℃ a +350ppm/℃ |
| Temp.Range | / | -55℃~155℃ |
| Sobrecarga do curto período de tempo | tensão 2.5×rated ou tensão de Max.overload (obtenha o mais baixo) para 5seconds | △R≤± (1%R0+0.05Ω) |
| Sobrecarga do pulso | Na tensão da tensão 4×rated ou da sobrecarga de Max.pulse (obtenha o mais baixo) para 5seconds | △R≤± (1%R0+0.05Ω) |
| Resistência ao calor de solda | Immerge no fogão da lata 350±10℃ para 2-3seconds | △R≤± (0.5%R0+0.05Ω) |
| Solderability | Immerge no fogão da lata 245±5℃ para 2-3seconds | A área de solda está sobre 95% |
| Vida da carga na umidade | Sobrecarregue a tensão avaliado ou a tensão de Max.working (obtenha o mais baixo) para 1000hours (1,5 horas sobre e meia hora fora) no 40±2℃ e na humidade relativa 90%-95%. | △R≤± (2%R0+0.1Ω) |
| Vida da carga no calor | Sobrecarregue a tensão avaliado ou a tensão de Max.working (obtenha o mais baixo) para 1000hours (1,5 horas sobre e meia hora fora) no 70±2℃. | △R≤± (2%R0+0.05Ω) |
| Tensão da isolação | C.C. 1/4W 1/2W: 250V 1W 2WS: 350V 2W 3WS 3W: 500V | nenhuma divisão, nenhum flashover |
| Ciclo da temperatura | Em -55℃ para 30min, a seguir at+25℃ para o minuto 10-15, então em +155% para o minuto 30, então em +25℃ para o minuto 10-15, 5 ciclos totais. | △R≤± (5%R0+0.05Ω) |

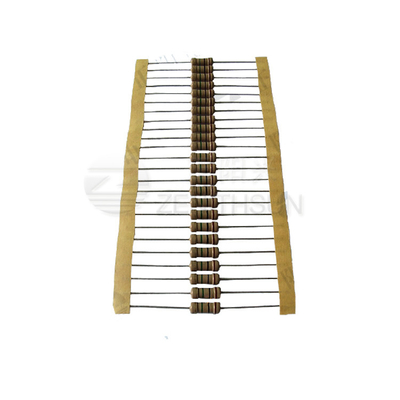

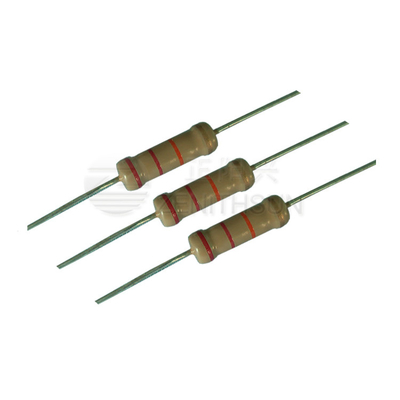

Imagem:
